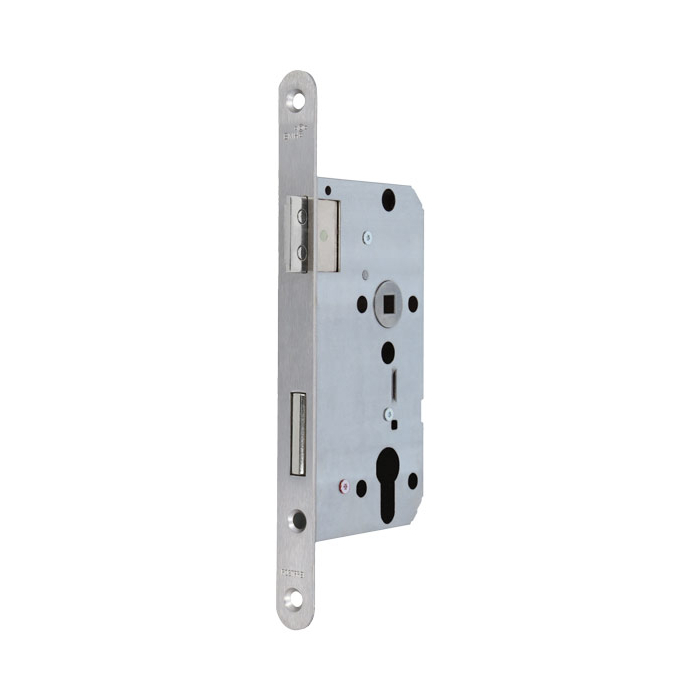

PZ-Einsteckschloss für Wohnungstüren mit abschließbarer Falle

Dornmaß (in mm)

Ist der Abstand von der Mitte des Drückers oder Schließzylinders bis zur Stulpvorderkante.

Entferungsmaß
Wird gemessen vom Mittelpunkt des Vierkantstiftes oder Drehknauf bis Mitte Zylinderaussparung (Schlüsselloch). Dieses Maß ist in Deutschland genormt mit folgenden Maßen:

• 72 mm für Wohnungstüren innen
• 78 mm WC - Tür
• 92 mm Haustür / Wohnungstür außen

Drückernuß/Schlossnuß

• 8 mm Vierkantstärke
  Wohnungstüren innen, Zimmertüren
• 9 mm Vierkantstärke
  Feuerschutztür und Türen mit Panikschlössern
• 10 mm Vierkantstärke
  Spezialtüren, Außentüren

Stulpbreite /-länge
Der Stulp ist die Stirnseite des Einsteckschlosses, der nach dem Einbau in die Tür sichtbar ist. Die Stulpausführung kann abgerundet oder käntig sein.

Wichtig für die Auswahl des Einsteckschlosses ist die DIN-Richtung der Tür. Hier unterscheidet man in DIN Rechts und DIN Links. Befinden sich beim Blick auf die geschlossene Tür die Türbänder vom Betrachter aus gesehen auf der linken Seite, handelt es sich um eine Tür mit DIN links Anschlag, befinden sich die Türbänder auf der rechten Seite, handelt es sich um eine DIN rechts Tür.

Falztür

Die meistgenutzte Tür ist die gefälzte Tür. Bei ihr ist durch den Falz ein kleiner Absatz an der Türblattkante. Dadurch liegt das Türblatt auf der Zarge auf. Durch eine Dichtung an der Zarge (Türrahmen) wird die notwendige Abdichtung und der Schallschutz erreicht.

Stumpftür

Türen ohne Falz werden als stumpfe Türen bezeichnet. Architekten verlangen oft nach einem harmonischen und flächenbündigen Abschluss zwischen Türblatt und Zarge. Durch die Flächenbündigkeit von Zarge und Türblatt ist sie ein absoluter Hingucker im Raum.
