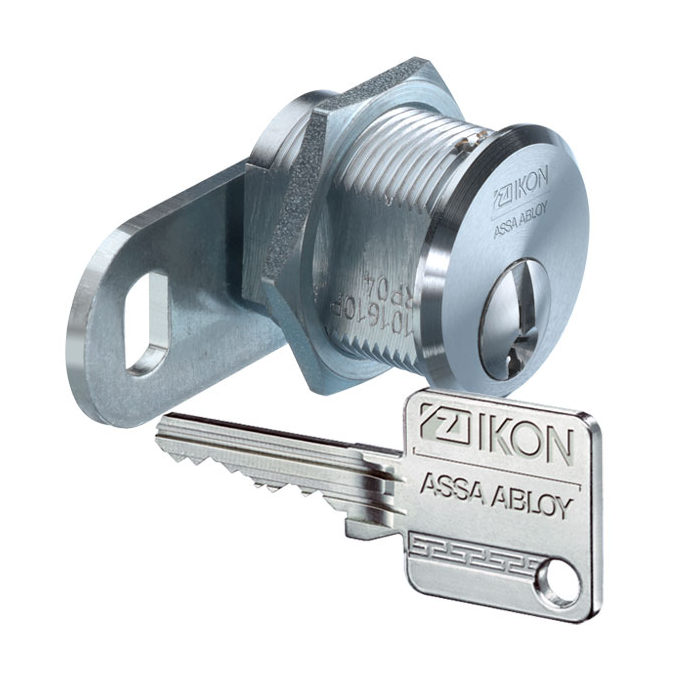

IKON SK6 FP04 Briefkastenzylinder

IKON SK6 Flachprofil Vector FP04 Briefkastenzylinder / Hebelzylinder

SK6 Flachprofil Vector FP04 ist ein hochwertiges IKON-Profil in der Sonderklasse SK6 mit 6 aktiv wirkenden, gefederten Stiftzuhaltungen. Dieses Profil basiert auf einem Patent, welches speziell als Maßnahme gegen aktuelle und gängige Öffnungstechniken entwickelt wurde und diese in hohem Maße erschwert. Das Profil FP04 ist als parazentrisches Profil ausgeführt und verfügt optional über Zertifizierungen nach DIN, VdS.

Maße

• Einbautiefe: 38 mm
• Gehäuselänge: 29 mm
• Klemm-Maß (SLHB 1645009): 30 mm
• Zylinderstirnseite: Ø 34 mm
• Einbaulochung: Ø 30,4 mm seitlich abgeflacht auf 22,4 mm

Ausführung

• konventionelles Schließsystem
• vertikale Schlüsselführung
• Zylinder: Messing matt verchromt
• Schließweg und Schließhebelweg 90° links oder rechts
• Schlüsselabzug bei geschlossenem Schließhebel
• Kombination mit Elektronik jederzeit durch Transponderschlüssel möglich, auch als nachträgliche Erweiterung

Einsatzgebiet

• Briefkästen, Blechschränke, Schließfächer
• Privathäuser und Wohnungen
• Büro und gewerbliche Bereiche

Technische Merkmale

• 6 aktiv wirkende, gefederte Stiftzuhaltungen für Nachschließsicherheit
• parazentrisches Schlüsselprofil sorgt für Aufsperrsicherheit
• Anbohrschutz Klasse 1 (AB = 1) Standard
• hoher Schutz gegen Picking durch spezielle Profilausführung und Stiftkombination
• Kernstifte aus verschleißfester Sonderbronze
• balliger Zylinderkernkopf mit verstärkter Schlüsselführung
• Standard Schließhebel (SLHB = 1645009)
• geschütztes Schlüsselprofil mit Sicherungskarte

Schlüssel

• Schlüsseldicke: 3,6 mm
• Zackenschlüssel aus Neusilber mit eckiger Metallreide
• optional mit Farbpins: diese können die Zuordnung (z. B. Schließberechtigungen) der Schlüssel kenntlich machen, vereinfacht die Verwaltung der Schlüssel

Beschreibung der Zusatzoptionen

Schlüssel mit Farbpin

• optional mit Kunststoffpin in verschiedenen Farben
• vereinfacht die Verwaltung der Schlüssel
• können die Zuordnung (z. B. Schließberechtigungen) der Schlüssel kenntlich machen

Optionen / Sonderausstattung

• unterschiedliche Hebelvarianten (Standard: Schließhebel SLHB = 1645009)
• Bei der Bestellung stets den gewünschten Schließweg angeben!

Beschreibung der Zusatzoptionen

Schließwege

• Schließweg A: links geschlossen, oben offen
• Schließweg B: rechts geschlossen, oben offen
• Schließweg E: oben geschlossen, links offen
• Schließweg F: oben geschlossen, rechts offen

Schließhebel-Varianten

• Standard Schließhebel SLHB 1645009, Klemm-Maß: 30 mm
• Hebelvariante: SLHB 1645058, Klemm-Maß: 28 mm
• Hebelvariante: SLHB 1645061, Klemm-Maß: 21 mm
• Hebelvariante: SLHB 1645073, Klemm-Maß: 21 mm
• Bitte beachten Sie, dass das Briefkastenloch noch ausgefeilt bzw. ausgefräst werden muss.

Lieferumfang

• Briefkastenzylinder / Hebelzylinder (Typ Z320, AUS = 1) inkl. 2 oder mehr Schlüssel
• Befestigung mit Gehäusemutter M30 x 1,5 x 4
• Kernmutter M10 x 0,75 x 3
• Sicherungskarte

Hersteller:
ASSA ABLOY Sicherheitstechnik GmbH
Vertrieb Berlin
Attilastraße 61 – 67
12105 Berlin
www.ikon.de

Wie wechseln Sie Ihren Briefkastenzylinder?
Wir erklären Ihnen in dem Video wie Sie mit Hilfe unserer Vorlagen Ihren Briefkastenzylinder einfach und schnell auswechseln.
Sollte eine Anpassung der Einbaulochung nötig sein, nutzen Sie unsere Vorlage zur Anpassung der Einbaulochung. Die Vorlage finden Sie in der Rubrik "Downloads".
